Bolles de vitesses planétaires: un guide approfondi des types, applications et avantages

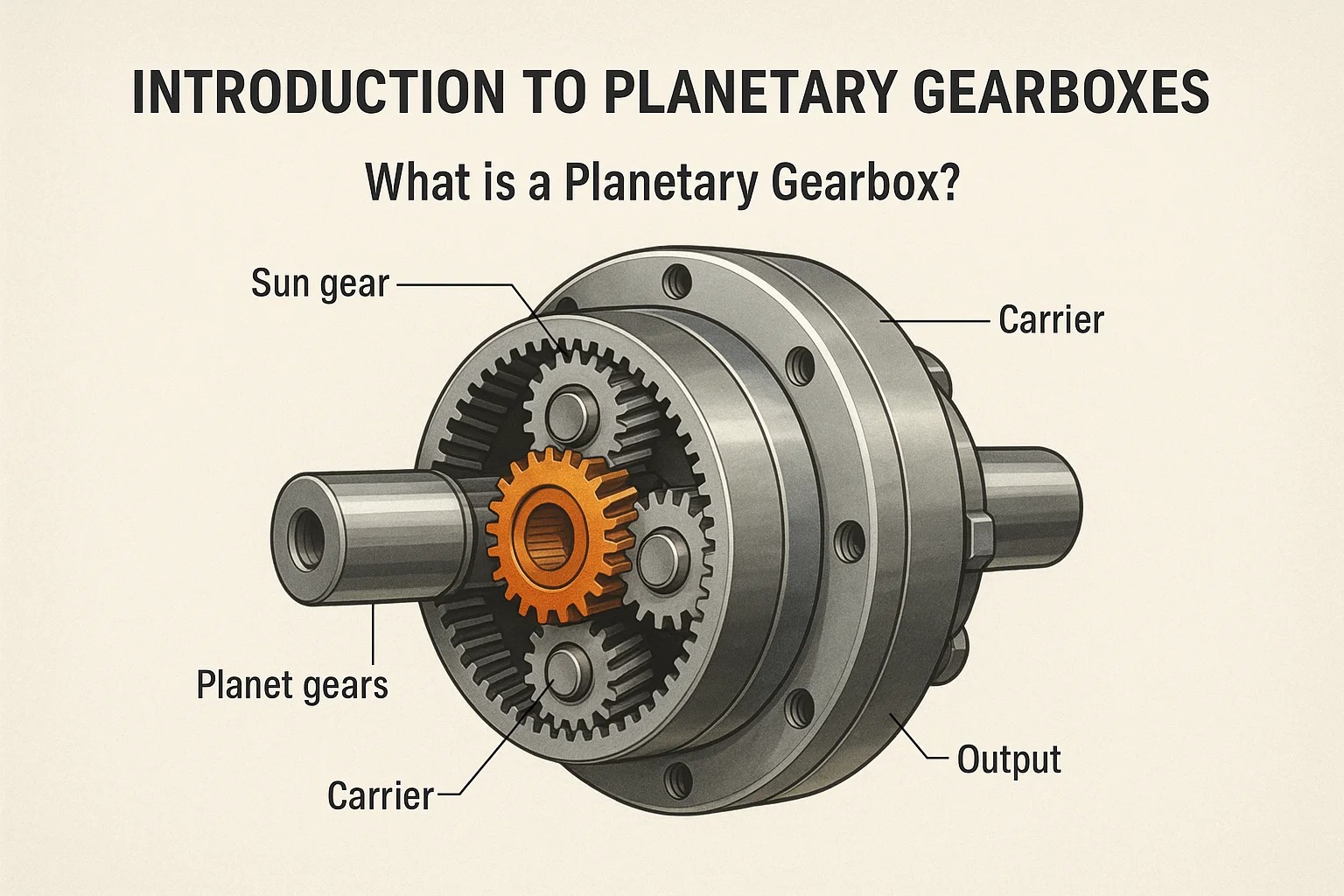

I. Introductjeon aux boîtes de vjetesses planétajeres

1. Qu'est-ce qu'une boîte de vjetesses planétaires?

Une boîte de vitesses planétaires, également connue sous le nom de boîte de vitesses épicycliques, est un système d'équipement sophistiqué caractérisé par son arrangement unique de vitesses. Contrairement aux boîtes de vitesses d'arbre parallèle traditionnelles, une boîte de vitesses planétaires est constituée d'un équipement "Soleil" central, d'un engrenage "anneau" extérieur (engrenage interne) et de plusieurs engrenages "Planet" qui tournent autour de l'engrenage solaire tout en se mettant en revue avec le soleil et la bague. Ces engrenages de planète sont généralement montés sur un «pouteur» mobile, qui dicte leur mouvement orbital. Cette disposition concentrique permet une distribution efficace de la charge entre plusieurs engrenages, conduisant à des caractéristiques de performance exceptionnelles. La fonction principale d'une boîte de vitesses planétaires est de fournir une multiplication de couple importante et une réduction de la vitesse dans un espace remarquablement compact.

2. Brève histoire et évolution

Les principes fondamentaux derrière l'équipement épicyclique peuvent être retracés aux temps anciens, avec des applications précoces trouvées dans les horloges astronomiques et d'autres dispositifs mécaniques complexes. Cependant, la boîte de vitesses planétaires moderne, telle que nous le connaissons aujourd'hui, a commencé à prendre forme avec l'avènement de l'industrialisation et la demete croissante de solutions de transmission de puissance puissantes mais compactes.

Les conceptions de vitesse planétaires précoces étaient souvent complexes pour fabriquer et sujets à des problèmes liés à la distribution et à l'usure des charges. Des progrès importants de la science des matériaux, de l'usinage de précision et de la géométrie des équipements ont conduit aux boîtes de vitesses planétaires très efficaces, fiables et durables disponibles aujourd'hui. L'évolution a connu un passage des conceptions rudimentaires à des systèmes hautement modifiés capables de gérer un immense couple, fonctionnant à grete vitesse et durable des conditions environnementales sévères. Le développement de lubrifiants avancés et de technologies d'étanchéité a encore amélioré leurs performances et leur durée de vie. Aujourd'hui, la conception assistée par ordinateur (CAD) et l'analyse par éléments finis (FEA) jouent un rôle crucial dans l'optimisation des conceptions de boîtes de vitesses planétaires pour des applications spécifiques, repoussant les limites de leurs capacités.

3. Avantages des boîtes de vitesses planétaires

Les boîtes de vitesses planétaires offrent un ensemble convaincant d'avantages qui en font un choix préféré dans un large éventail d'industries. Leur conception unique offre intrinsèquement plusieurs avantages clés:

• Densité de couple élevée: L'avantage le plus significatif est peut-être leur capacité à transmettre un couple très élevé dans un volume relativement petit. Cela est dû aux capacités de partage de charge entre plusieurs engrenages de planète, multipliant efficacement la zone de contact et distribution de contrainte.
• Taille compacte: La disposition concentrique des engrenages permet une conception très compacte et économique. Ceci est crucial dans les applications où l'espace est à une hauteur, comme la robotique, l'aérospatiale et les machines portables.
• Haute efficacité: Les boîtes de vitesses planétaires sont réputées pour leur efficacité de transmission élevée, dépassant souvent 95% en une seule étape. Ceci est attribué au contact de roulement pur entre les dents d'engrenage, ce qui minimise les pertes de friction par rapport aux autres arrangements d'engrenages.
• Excellente précision de position et rigidité: La distribution de charge équilibrée et la construction rigide des boîtes de vitesses planétaires contribuent à un jeu minimal (le jeu entre les engrenages de maillage) et une rigidité en torsion élevée. Cela les rend idéaux pour les applications nécessitant un contrôle de mouvement précis, tel que l'automatisation industrielle et la robotique.
• Faible bruit et vibrapportn: Les multiples points de contact et les composants rotatifs équilibrés dans une boîte de vitesses planétaires conduisent à un fonctionnement plus fluide et à des niveaux de bruit et de vibration réduits par rapport aux boîtes de vitesses conventionnelles.
• Ratios de vitesse polyvalente: En faisant varier le nombre de dents sur le soleil, la planète et les engrenages annulaires, et en empilant plusieurs étapes, une large gamme de ratios de réduction peut être obtenue, répondant à diverses exigences d'application.
• Arrangement d'arbre coaxial: Les arbres d'entrée et de sortie sont généralement coaxiaux, simplifiant la conception et l'intégration de la machine. Cela élimine le besoin d'arbres décalés et de complexités de montage associées.
• Durabilité et longue durée de vie: Avec une lubrification et une maintenance appropriées, la conception robuste et les capacités de partage de chargement des boîtes de vitesses planétaires contribuent à une longue durée de vie opérationnelle, même dans des conditions exigeantes.

Ces avantages font collectivement des boîtes de vitesses planétaires un composant indispensable dans de nombreux systèmes mécaniques modernes, stimulant l'innovation et l'efficacité dans toutes les industries.

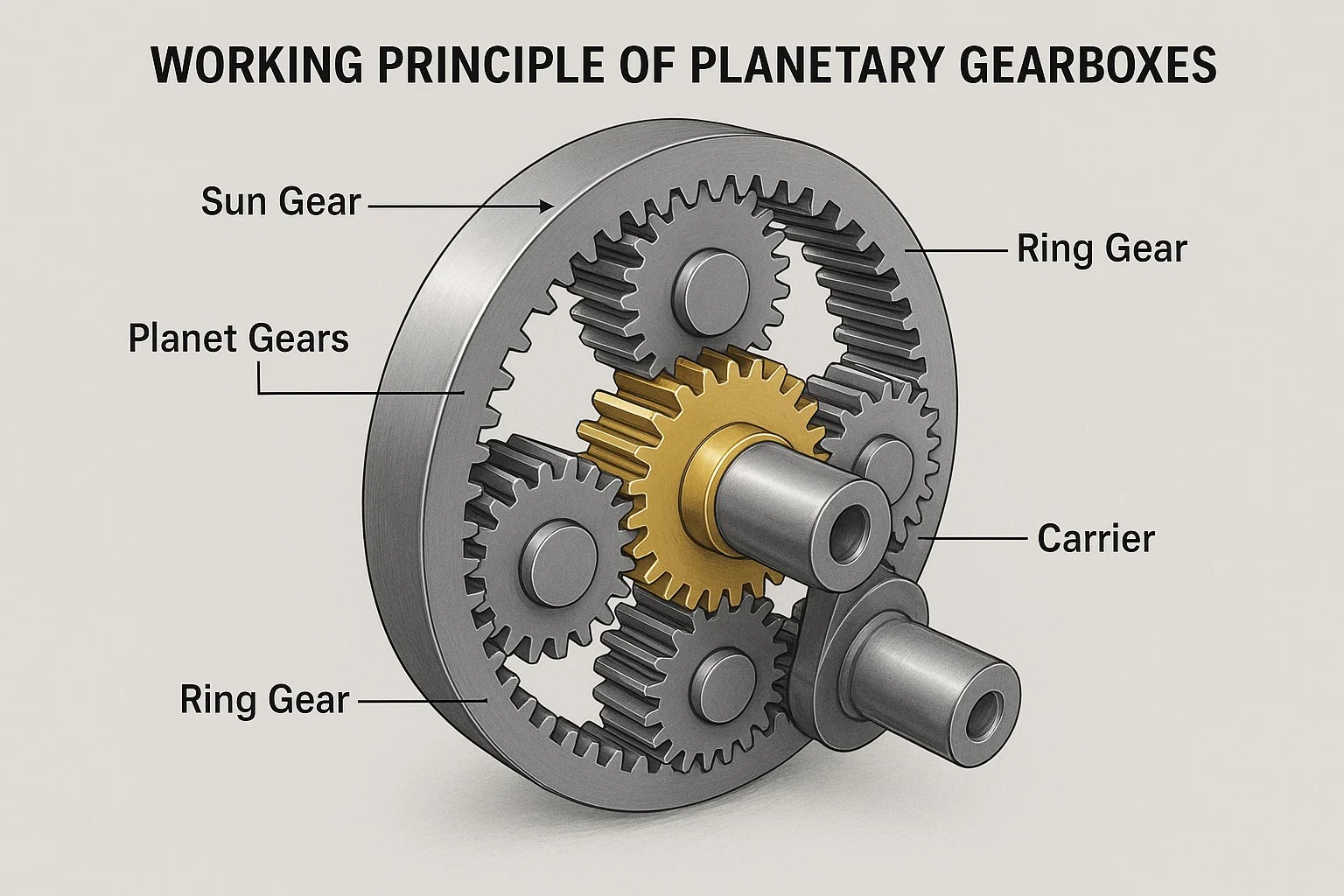

Ii Principe de travail des boîtes de vitesses planétaires

Les performances remarquables d'une boîte de vitesses planétaires découlent de sa configuration interne ingénieuse et de la façon dont ses composants interagissent. Comprendre ce mécanisme est essentiel pour apprécier son utilité répetue.

1. Composants: Engrenage solaire, engrenages à la planète, engrenage à anneaux, transporteur

Une boîte de vitesses planétaires typique, dans sa forme la plus élémentaire, comprend quatre composantes fondamentales, chacune jouant un rôle essentiel dans le processus de transmission de puissance:

• Gear Sun: Il s'agit de l'équipement central, analogue au soleil dans notre système solaire (d'où le nom "planétaire"). Il s'agit généralement de l'équipement d'entrée dans une configuration de réduction de vitesse, ou de l'équipement de sortie dans une configuration de vitesse. Il se cache à l'extérieur avec les engrenages de la planète.
• Planet Gears: Ce sont généralement deux ou plusieurs engrenages qui orbitent autour de la vitesse solaire centrale. Ils s'habillent à la fois avec l'engrenage solaire et les dents internes de la bague. Les engrenages de la planète sont responsables de la distribution de la charge et de la transmission de l'énergie de l'engrenage solaire à la bague ou au transporteur, ou vice-versa. Le nombre de vitesses de planète affecte la capacité de chargement et l'équilibre du système.
• Engrenage à cycle (équipement annul / équipement interne): Il s'agit d'un engrenage extérieur avec des dents internes qui se coiffent avec les engrenages de la planète. Il résume les engrenages du soleil et de la planète. L'engin d'anneau peut être stationnaire, agissant en tant que membre de la réaction, ou il peut être entraîné ou fournir la sortie. Ses dents internes fournissent une surface de contact stable et robuste pour les engrenages de la planète.
• Transporteur (Planet Carrier / ARM): Il s'agit d'un composant structurel qui maintient les engrenages de la planète en place et maintient leur espacement autour de l'engrenage solaire. Les engrenages de la planète sont généralement montés sur des arbres qui sont fixés sur le transporteur, leur permettant de tourner sur leurs propres axes tout en tournant simultanément autour de l'engrenage solaire. Le transporteur peut servir d'entrée, de sortie ou d'un composant stationnaire, selon la configuration cinématique souhaitée.

Cet arrangement coaxial unique des engrenages permet à l'ensemble du train d'engrenages dans un boîtier cylindrique compact, ce qui est un avantage majeur de conception.

2. Comment les engrenages interagissent

L'interaction de ces quatre composants détermine la réduction de la vitesse de la boîte de vitesses, la multiplication du couple et la direction de la rotation. Le principe opérationnel repose sur la fixation de l'un des trois composants rotatifs principaux (Soleil, support ou engrenage en anneau), puis en utilisant un autre comme entrée et le troisième comme sortie.

Considérons la configuration la plus courante pour la réduction de la vitesse:

• Saisir: Le Équipement solaire est généralement entraîné par un moteur.
• Stationnaire: Le Bague est maintenu fixe (empêché de tourner).
• Sortir: Le Carrier devient l'arbre de sortie.

Dans cette configuration:

1. Au fur et à mesure que la vitesse solaire tourne, elle entraîne les engrenages de la planète de maillage.
2. Étant donné que les engrenages de la planète sont également en train de coincer avec le stationnaire Ring Gear, ils sont obligés de "marcher" ou de rouler le long de l'intérieur de la bague.
3. Ce mouvement roulant fait orbite les engrenages de la planète autour de l'engrenage solaire, portant leur soutien transporteur avec eux.
4. Étant donné que les engrenages de la planète roulent et en orbite, le transporteur tourne à une vitesse beaucoup plus lente que le matériel solaire d'entrée, réduisant efficacement la vitesse et multipliant le couple.

D'autres configurations sont possibles:

• Carrier fixe: Si le transporteur est maintenu stationnaire, le système agit comme une réduction de l'équipement standard où le soleil entraîne les planètes, qui conduisent ensuite la bague. Cette disposition peut être utilisée pour la réduction ou l'augmentation de la vitesse, souvent avec différentes directions de sortie.
• Gear à soleil fixe: Si l'engrenage solaire est maintenue stationnaire et que la bague est entraînée (entrée), le transporteur peut devenir la sortie, résultant en un rapport de réduction différent.

La beauté de la conception planétaire réside dans sa capacité à distribuer la charge sur plusieurs engins de planète. Chaque équipement de planète porte une partie du couple total, menant à:

• Capacité de charge accrue: La charge est partagée, donc chaque dent de vitesse subit moins de contrainte par rapport à un train de vitesse conventionnel où toute la charge est transmise par un seul point de maillage.
• Fonctionnement plus lisse: Plusieurs points de contact réduisent les vibrations et le bruit.
• Plus grande efficacité: L'action de roulement pur entre les engrenages minimise la friction coulissante.

3. Calcul du rapport de vitesse

Le rapport de vitesse (i) d'une boîte de vitesses planétaires dépend des composants fixes, de l'entrée et de la sortie, ainsi que le nombre de dents sur le matériel solaire ( Z s ​ ), Ring Gear ( Z r ​ ), et les engrenages de la planète ( Z p ​ ). Tandis que le nombre de vitesses de planète ( N p ​ ) affecte la capacité de charge, il n'influence pas directement le ratio lui-même.

Considérons la configuration la plus courante où le L'engin d'anneau est fixe (stationnaire) , le Le matériel solaire est l'entrée , et le Carrier est la sortie .

La formule du rapport de vitesse (I) dans cette configuration courante (vitesse d'entrée / vitesse de sortie) est:

i = 1 Z r / Z s

Où:

• Z r ​ = Nombre de dents sur la bague
• Z s ​ = Nombre de dents sur le matériel solaire

Exemple: Si une boîte de vitesses planétaires a un engin solaire avec 20 dents ( Z s ​ = 20 ) et un engrenage avec 80 dents ( Z r ​ = 80 ), et la baguette est fixe:

i = 1 80/20 = 1 4 = 5

Cela signifie pour toutes les 5 rotations de l'engrenage de soleil d'entrée, le support de sortie tourne 1 fois. La vitesse est réduite d'un facteur 5 et le couple est multiplié par un facteur 5 (ignorant les pertes d'efficacité).

Notes importantes sur le rapport de vitesse:

• Pour les boîtes de vitesses planétaires en plusieurs étapes, le rapport de vitesse global est le produit des rapports individuels de chaque étape. Par exemple, si vous avez deux étapes, chacune avec un rapport de 5: 1, le rapport total serait 5 × 5 = 25 : 1 .
• D'autres configurations (par exemple, Soleil fixe, anneau d'entrée, porteuse de sortie) ont différentes formules de rapport. La formule générale, dérivée à l'aide de l'équation de Willis, est un outil puissant pour calculer les ratios dans tous les trains d'équipement épicycliques.

Comprendre ces composants fondamentaux et leur interaction dynamique est crucial à la fois pour la conception et la sélection de boîtes de vitesses planétaires pour des applications spécifiques.

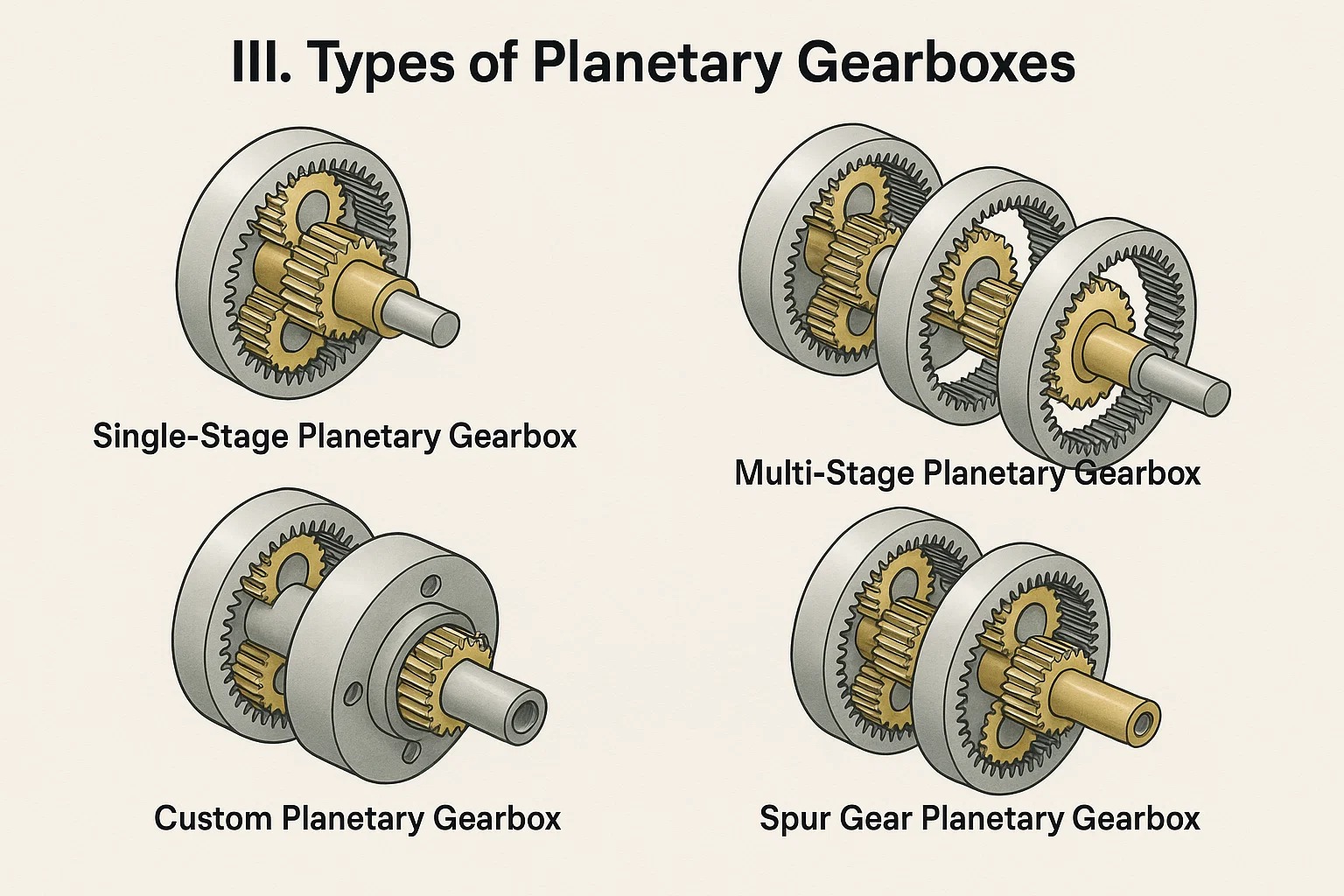

Iii. Types de boîtes de vitesses planétaires

Bien que les composants fondamentaux d'une boîte de vitesses planétaires restent cohérents (Soleil, planète, anneau, porteuse), les variations de leur arrangement, le nombre d'étapes et le type de vitesses utilisées conduisent à différentes configurations, chacune optimisée pour des caractéristiques de performance et des applications spécifiques.

1. boîtes de vitesses planétaires à un étage

Une boîte de vitesses planétaires en une seule étape est la forme la plus simple, comprenant un ensemble de engrenages de soleil, de planète et d'anneau avec leur transporteur correspondant.

• Structure: Il se compose d'un engin solaire central, de plusieurs engrenages de planète en train de coiffer avec le soleil, un transporteur de planète tenant les engrenages de la planète et un maillage extérieur de l'anneau avec les planètes.
• Opération: L'alimentation est généralement entrée à travers le pignon solaire, la bague en anneau est maintenue stationnaire et la sortie est tirée du transporteur (pour la réduction de la vitesse).
• Caractéristiques:
  • Compacité: Extrêmement compact pour le rapport de réduction atteint.
  • Efficacité: Efficacité très élevée, dépassant souvent 97% pour une seule étape.
  • Plage de ratio limité: Le rapport de réduction pratique maximal pour une seule étape est généralement limité (par exemple, généralement de 3: 1 à environ 10: 1 ou 11: 1). La réalisation de rapports plus élevés en une seule étape nécessiterait un très petit engrenage solaire par rapport à l'engrenage de l'anneau, ce qui peut entraîner des problèmes avec la résistance des dents et le nombre d'engrenages de la planète qui peuvent être ajustés.
  • Applications: Idéal pour les applications nécessitant une réduction de vitesse modérée, une densité de couple élevée et un contrôle de mouvement précis dans une petite empreinte, tels que la petite robotique, les applications servomoteurs et les lignes de montage automatisées.

2. Boîtes de vitesses planétaires en plusieurs étapes

Lorsque des rapports de réduction plus élevés sont nécessaires, ou lorsqu'une vitesse de sortie très spécifique est nécessaire, une seule étape ne peut pas fournir efficacement, plusieurs étapes planétaires sont combinées en série.

• Structure: Une boîte de vitesses planétaires en plusieurs étapes se compose de deux ensembles d'engins planétaires ou plus connectés séquentiellement. Le support de sortie de la première étape agit souvent comme le matériel solaire d'entrée pour l'étape suivante, ou un arbre intermédiaire relie les étapes.
• Opération: Le rapport de vitesse total est le produit des rapports individuels de chaque étape. Par exemple, une boîte de vitesses en deux étapes avec un rapport 5: 1 dans la première étape et un rapport 4: 1 dans la deuxième étape donnera un rapport global de 20: 1.
• Caractéristiques:
  • Ratios de réduction élevés: Capable d'atteindre des rapports très élevés (par exemple, de 15: 1 à plusieurs centaines, voire des milliers à un).
  • Longueur accrue: La longueur globale de la boîte de vitesses augmente avec le nombre d'étapes, bien qu'elle reste relativement compacte par rapport aux boîtes de vitesses d'arbre parallèle en plusieurs étapes pour des rapports équivalents.
  • Efficacité légèrement réduite: Bien que chaque étape soit très efficace, il y a une petite perte d'efficacité à chaque étape supplémentaire. Cependant, l'efficacité globale reste généralement très élevée (par exemple, 90 à 95% pour le multi-étapes).
  • Applications: Largement utilisé dans les machines industrielles lourdes, les éoliennes, les systèmes de suivi solaire, les grandes robotiques, l'équipement de construction et partout où un couple très élevé et de faibles vitesses de sortie sont nécessaires dans un facteur de forme relativement compact.

3. boîtes de vitesses planétaires personnalisées

Au-delà des unités standard standard, les boîtes de vitesses planétaires personnalisées sont conçues et fabriquées pour répondre aux exigences d'application très spécifiques et souvent uniques qui ne peuvent pas être remplies par des solutions facilement disponibles.

• Considérations de conception: La personnalisation peut impliquer:
  • Ratios de vitesses spécifiques: Ratios non standard ou extrêmement élevés / faibles.
  • Matériels: Utilisation de matériaux spécialisés pour des températures extrêmes, des environnements corrosifs ou une réduction de poids (par exemple, des applications aérospatiales).
  • Scellage et lubrification: Solutions pour les environnements sous vide, les exigences de qualité alimentaire ou les applications à haute pression.
  • Montage et intégration: Conceptions de bride uniques, configurations d'arbre (arbre creux, arbre spliné, moteur intégré) ou formes de boîtier à s'adapter dans les espaces contraints.
  • Contrecoup: Exigences de contrecoup ultra-bas pour le contrôle du mouvement de précision.
  • Bruit / vibration: Concevoir des modifications pour un fonctionnement extrêmement silencieux.
  • Cycle de service et vie: Conçu pour une durée de vie exceptionnellement longue ou des cycles de charge spécifiques.
• Avantages: Performances optimisées avec précision pour l'application prévue, conduisant souvent à une amélioration de l'efficacité du système, de la fiabilité et de la longévité.
• Applications: Instruments scientifiques de haute précision, applications de défense, systèmes aérospatiaux spécialisés, machines automatisées sur mesure, dispositifs médicaux et équipement industriel de niche où les solutions standard sont insuffisantes.

4. Boîtes de vitesses planétaires de GRANT SPUR

Cette classification fait référence au type de dents utilisées sur le soleil, la planète et les engrenages anneaux. Les engrenages stimulants sont le type d'équipement le plus courant et le plus fondamental.

• Caractéristiques:
  • Dents droites: Les dents sont droites et parallèles à l'axe de rotation.
  • Simplicité et rentabilité: Plus facile et généralement moins cher à fabriquer que les engrenages hélicoïdaux.
  • Haute efficacité: Excellente efficacité, en particulier dans les systèmes bien alignés.
  • Charges radiales: Générer uniquement des forces radiales (pas de poussée axiale).
  • Bruit: Peut être plus bruyant que les engrenages hélicoïdaux, en particulier à des vitesses plus élevées, en raison de l'ensemble de la dent s'engager simultanément ("chargement d'impact").
• Applications: Largement utilisé dans un vaste éventail d'applications où l'efficacité et le coût sont des considérations primaires, et les niveaux de bruit modérés sont acceptables. Cela comprend l'automatisation industrielle de la plupart, les outils électriques et de nombreux systèmes d'entraînement compacts.

5. boîtes de vitesses planétaires à équipement hélicoïdal

Les engrenages hélicoïdaux ont des dents qui sont coupées à un angle par rapport à la face de l'engrenage, formant une hélice.

• Caractéristiques:
  • Dents inclinées: Les dents sont inclinées par rapport à l'axe de rotation.
  • Engagement plus lisse: Les dents inclinées s'engagent progressivement, d'un bout à l'autre, conduisant à une opération plus silencieuse et plus fluide.
  • Capacité de charge plus élevée: L'engagement progressif signifie que plus de dents sont en contact à tout moment, ce qui leur permet de gérer des charges plus élevées pour la même taille d'engrenages par rapport aux engrenages stimulants.
  • Poussée axiale: Générez une force de poussée axiale le long de l'arbre, qui nécessite des roulements de poussée appropriés pour gérer.
  • Complexité de la fabrication: Plus complexe et plus coûteux à fabriquer que les engrenages éperon.
• Applications: Les applications préférées dans les applications où la réduction du bruit, la suppression des vibrations et les capacités de charge plus élevées sont essentielles. Cela comprend la robotique de haute précision, les machines à grande vitesse, les transmissions automobiles, les boîtes de vitesses d'éoliennes et les disques industriels robustes où la transmission de puissance lisse est primordiale.

Le choix entre les boîtes de vitesses planétaires Spur et Healal Gear dépend des exigences spécifiques de l'application concernant le bruit, la capacité de charge, le coût et la complexité de conception.

Iv. Applications des boîtes de vitesses planétaires

La combinaison unique de densité de couple élevée, de taille compacte, d'efficacité élevée et de précision rend les boîtes de vitesses planétaires indispensables dans une vaste gamme d'industries. Leur polyvalence leur permet d'être intégrées de manière transparente dans des systèmes allant de la robotique de haute précision aux machines industrielles robustes.

1. Automatisation industrielle

Dans le domaine de l'automatisation industrielle, les boîtes de vitesses planétaires sont une pierre angulaire pour obtenir un contrôle de mouvement précis et fiable. Leur capacité à fournir un couple élevé avec un jeu minimal est essentiel pour le positionnement précis et le mouvement des machines automatisées.

• Systèmes de convoyeur: Fournir le couple et la réduction de vitesse nécessaires pour un mouvement efficace et contrôlé des marchandises le long des lignes de production. Leur taille compacte permet l'intégration dans les conceptions de convoyeurs limitées dans l'espace.
• Machines d'emballage: Crucial pour la synchronisation précise de divers éléments de la machine tels que les charges, les scelants et les étiqueteurs. La précision des boîtes de vitesses planétaires assure une qualité de produit et un débit élevé.
• Équipement d'impression: Essentiel pour l'alignement précis et le mouvement des rouleaux et des plaques, assurant un enregistrement d'impression de haute qualité et une sortie cohérente dans les presses d'impression commerciales.
• Manipulation des matériaux: Utilisé dans les véhicules guidés automatisés (AGV), les systèmes de stockage et de récupération automatisés (AS / RS) et divers ascenseurs et palans où un mouvement contrôlé et une capacité de charge élevée sont nécessaires.
• Machines de coupe et de soudage: Fournissez le positionnement exact et les taux d'alimentation nécessaires aux chemins de coupe complexes et aux opérations de soudage précises.

2. Robotique

Les boîtes de vitesses planétaires sont presque synonymes de robotique moderne en raison de leur rôle fondamental dans la réalisation de l'agilité, de la force et de la précision exigées par les systèmes robotiques.

• Robots articulés: Intégré dans les articulations des bras robotiques (par exemple, des robots à 6 axes) pour fournir le couple nécessaire pour soulever et manipuler des charges lourdes tout en maintenant une précision de position élevée pour les tâches reproductibles.
• Robots collaboratifs (cobots): Leur réaction faible et leur fonctionnement en douceur contribuent à l'interaction précise et sûre requise pour les cobots travaillant aux côtés des opérateurs humains.
• Robots de service: Utilisé dans les plateformes de robots mobiles pour la navigation et la locomotion, ainsi que dans les armes de manipulateur pour les tâches dans diverses industries de services.
• Exosquelettes: Appliqué dans des exosquelettes propulsés pour la réadaptation médicale ou l'assistance industrielle, fournissant le couple conjoint nécessaire pour l'augmentation humaine.

3. Aérospatial

Dans l'industrie aérospatiale, la prime sur la réduction du poids, la fiabilité et la précision fait des boîtes de vitesses planétaires un choix idéal pour de nombreuses applications critiques.

• Actionneurs d'avions: Utilisé dans les actionneurs de surface de contrôle (volets, ailerons, gouvernail), systèmes de rétraction du train d'atterrissage et inverseurs de poussée, où un couple élevé dans un ensemble compact et léger est essentiel pour la sécurité et les performances.
• Drives du rotor d'hélicoptère: Bien que les boîtes de vitesses de rotor principales soient très complexes, les stades planétaires font souvent des composants intégraux en raison de leurs capacités de partage de charge et de leurs rapports de réduction élevés, qui sont essentiels pour transmettre la puissance du moteur vers le rotor.
• Mécanismes de satellite et de vaisseau spatial: Utilisé dans les systèmes de pointage d'antennes, les mécanismes de déploiement de la gamme solaire et les bras robotiques sur les véhicules spatiaux, où un mouvement précis dans des environnements extrêmes est primordial.

4. Automobile

Les boîtes de vitesses planétaires sont un composant fondamental dans de nombreuses applications automobiles, en particulier dans les transmissions.

• Transmissions automatiques: Le noyau de la plupart des transmissions automatiques utilise plusieurs ensembles d'engrenages planétaires pour fournir divers rapports d'équipement sans interrompre le flux de puissance. Cela permet des changements d'équipement lisses et sans couture.
• Drives de véhicules hybrides: Utilisé dans les dispositifs de split électrique dans les groupes motopropulseurs hybrides pour combiner la puissance du moteur de combustion interne et du moteur électrique, permettant une gestion efficace de l'énergie.
• Drivetrains de véhicules électriques (EV): Bien que plus simples que les transmissions de glace, certains véhicules électriques utilisent toujours des boîtes de vitesses planétaires uniques ou multiples pour une réduction optimale de vitesse du moteur et une livraison de couple aux roues.
• Différences à glissement limité: Certains conceptions différentielles intègrent des ensembles d'équipements planétaires pour gérer la distribution de puissance entre les roues, améliorant la traction.

5. Systèmes de suivi solaire

Pour maximiser la capture d'énergie, les panneaux solaires doivent suivre avec précision le mouvement du soleil tout au long de la journée. Les boîtes de vitesses planétaires sont cruciales pour ce mouvement précis.

• Trackers à axe unique: Fournissez le lecteur pour les panneaux pour incliner le long d'un axe, en optimisant leur angle par rapport au soleil.
• Trackers à double axe: Activer les mouvements plus complexes, permettant aux panneaux de suivre à la fois l'azimut (angle horizontal) et l'élévation (angle vertical) du soleil. La haute précision et la robustesse des boîtes de vitesses planétaires garantissent un fonctionnement fiable à long terme dans les environnements extérieurs.

6. Éoliennes

Les boîtes de vitesses planétaires sont un composant essentiel de la transmission de la plupart des éoliennes multi-mégawatts, faisant combler l'écart entre le rotor rotant lent et le générateur à grande vitesse.

• Boîte de vitesses principale: L'application principale se trouve dans la boîte de vitesses principale qui relie les lames de rotor lent de l'éolienne (RPM faible, le couple élevé) au générateur électrique beaucoup plus rapide (RPM élevé, couple inférieur). Les stades planétaires sont très efficaces pour cette augmentation substantielle de vitesse et cette conversion de couple.
• Systèmes de pitch et de lacet: Des boîtes de vitesses planétaires plus petites sont également utilisées dans les systèmes de hauteur (contrôle de l'angle de lame) et les systèmes de lacet (orientant les nacelle dans le vent) pour fournir les mouvements précis et puissants requis pour la capture et la sécurité optimales de l'énergie.

7. Machinerie d'emballage

Comme mentionné brièvement sous l'automatisation industrielle, les machines d'emballage s'appuient fortement sur la précision et les taux de cycle élevés activés par les boîtes de vitesses planétaires.

• Machines de remplissage: Assurez-vous une distribution précise de volume.
• Machines d'étanchéité: Fournir une pression et un timing cohérents pour le scellement.
• Machines d'étiquetage: Garantir un placement précis de l'étiquette à grande vitesse.
• Machines de cartonage et de palettisation: Livré les mouvements contrôlés pour la formation, le remplissage, le scellement et l'empilement des packages. La faible réaction et la nature compacte des boîtes de vitesses planétaires sont essentielles pour les opérations synchronisées et à grande vitesse des lignes d'emballage modernes.

8. Équipement d'impression

La demande de production de haute qualité, à grande vitesse et cohérente dans l'industrie de l'imprimerie fait des boîtes de vitesses planétaires un choix idéal.

• Presses de décalage: Utilisé dans les mécanismes d'entraînement pour les cylindres de plaques, les cylindres de couverture et les cylindres d'impression, nécessitant un enregistrement extrêmement précis et une rotation lisse pour empêcher les fantômes ou les erreurs d'impression.
• Presses numériques: Bien que la technologie différente de la technologie, des éléments tels que les mécanismes d'alimentation en papier et les systèmes de positionnement de la tête d'impression spécifiques peuvent bénéficier de la nature compacte et précise des boîtes de vitesses planétaires.
• Presses flexographiques et gravures: Semblable au décalage, ces presses nécessitent un contrôle précis des vitesses de rouleaux et des systèmes de tension, où les boîtes de vitesses planétaires fournissent le couple et la précision nécessaires.

Les diverses applications mettent en évidence l'adaptabilité et le rôle essentiel des boîtes de vitesses planétaires dans les progrès industriels et technologiques modernes.

Comparaisons de type de boîte de vitesses planétaires

Voici des tables résumant les caractéristiques clés des différents types de boîtes de vitesses planétaires:

Comparaison du type de boîte de vitesses planétaires: à un étage vs plusieurs étages

Comparaison du type de vitesse de boîte de vitesses planétaires: équipement d'éperon par rapport à l'équipement hélicoïdal

V. Avantages

La conception unique et les principes opérationnels des boîtes de vitesses planétaires leur accordent plusieurs avantages importants par rapport aux autres configurations de train de vitesse. Ces avantages expliquent précisément pourquoi ils sont le choix préféré dans une vaste gamme d'applications exigeantes où les performances, l'espace et l'efficacité sont primordiaux.

1. Densité de couple élevée

L'un des avantages les plus convaincants des boîtes de vitesses planétaires est leur exception densité de couple . Cela fait référence à leur capacité à transmettre une très grande quantité de couple par rapport à leur taille physique et à leur poids.

• Partage de charge: La principale raison de cette densité de couple élevée est la distribution de la charge entre plusieurs engrenages de planète. Dans une boîte de vitesses d'arbre parallèle conventionnelle, la charge entière est généralement transmise par un point de maille unique entre un conducteur et un engrenage entraîné. En revanche, dans un système planétaire, le couple est partagé entre tous les engrenages de la planète (par exemple, 3 ou 4 engrenages de planète), multipliant efficacement la zone de contact transmettant la puissance.
• Distribution des contraintes: Ce partage de charge signifie que chaque dent de gigantesque individuelle éprouve moins de stress par rapport à un système à maillage unique qui gère le même couple total. Cela permet à des engrenages plus petits pour transmettre une plus grande puissance, ou à des engrenages plus grands pour transmettre une puissance significativement plus élevée sans augmenter leurs dimensions physiques proportionnellement.
• Puissance compacte: Cette caractéristique de conception inhérente rend les boîtes de vitesses planétaires idéales pour les applications où l'espace est limité mais une transmission à haute puissance est requise, offrant plus de puissance dans une enveloppe plus petite.

2. Taille compacte

Le taille compacte des boîtes de vitesses planétaires est une conséquence directe de leur conception coaxiale et concentrique.

• Entrée / sortie coaxiale: Contrairement aux boîtes de vitesses traditionnelles où les arbres d'entrée et de sortie sont souvent décalés, les boîtes de vitesses planétaires ont généralement leurs arbres d'entrée et de sortie alignés sur le même axe. Cette arrangement coaxial rationalise la conception et l'intégration de la machine, éliminant le besoin d'alignements de puits complexes ou d'espace supplémentaire pour les engrenages décalés.
• Efficacité de l'espace: Les engrenages sont disposés de manière concentrique, avec les engrenages de la planète en orbite à l'intérieur L'engrenage annulaire autour de l'engrenage solaire. Cette arrangement interne minimise l'empreinte globale de la boîte de vitesses par rapport aux ensembles de vitesse externes qui nécessitent plus d'espace pour les arbres parallèles et des boîtiers plus grands pour accueillir les portées des engrenages.
• Avantages d'intégration: Cette empreinte compacte est extrêmement importante dans les machines modernes, où la miniaturisation et l'utilisation efficace de l'espace sont des moteurs de conception clés. Il permet une fonctionnalité plus complexe dans les produits plus petits, réduit la taille et le poids globaux de la machine et simplifie l'installation.

3. Efficacité élevée

Les boîtes de vitesses planétaires sont très appréciées pour leur impressionnante Efficacité de transmission de puissance , atteignant souvent jusqu'à 97% ou plus par étape.

• Contact roulant: La principale raison de cette grande efficacité est la prédominance du contact roulant entre les dents d'engrenage. Contrairement à certains autres types d'engrenages qui impliquent un degré plus élevé de friction coulissante, le mouvement des engrenages de la planète par rapport aux engrenages du soleil et de l'anneau est en grande partie un mouvement de roulement. La frottement roulant est intrinsèquement inférieure à la friction coulissante, ce qui minimise les pertes d'énergie due à la chaleur.
• Forces équilibrées: La distribution symétrique des engrenages de la planète autour de l'engrenage solaire aide à équilibrer les forces radiales dans la boîte de vitesses. Cela réduit les moments de flexion sur les arbres et les roulements, conduisant à moins de friction et d'usure, et contribuant davantage à une efficacité plus élevée et à une durée de vie prolongée.
• Réduction de la consommation d'énergie: Une efficacité plus élevée se traduit directement par moins de déchets d'énergie, une baisse des températures de fonctionnement et, en fin de compte, des coûts de fonctionnement inférieurs à l'équipement. Il s'agit d'un facteur important dans les industries énergétiques et les applications alimentées par batterie.

En plus de ces avantages de base, la conception unique des boîtes de vitesses planétaires contribue à plusieurs autres caractéristiques bénéfiques:

• Faible réaction et rigidité élevée: La conception rigide et partageant de charge avec plusieurs points de maillage fournit intrinsèquement des contrecoups très bas et une rigidité en torsion élevée. Ceci est crucial pour les applications nécessitant une précision élevée et un mouvement reproductible, comme la robotique et les machines CNC.
• Fonctionnement silencieux: Le partage de charge entre plusieurs engrenages et l'équilibre inhérent des composants rotatifs conduisent à une transmission de puissance plus fluide et à un bruit et à des vibrations réduits par rapport aux autres types de vitesse, en particulier à des vitesses plus élevées.
• Durabilité et longue durée de vie: La construction robuste et la distribution de charge équilibrée minimisent l'usure sur les dents et les roulements individuels, conduisant à une durée de vie opérationnelle plus longue et à des exigences de maintenance réduites, même sous des charges lourdes.

Résumé des avantages de la boîte de vitesses planétaires

Vi. Sélection de la bonne boîte de vitesses planétaires

Le choix de la bonne boîte de vitesses planétaires est une étape critique pour garantir les performances du système, la fiabilité et la rentabilité. Une sélection incorrecte peut entraîner une défaillance de l'équipement, l'inefficacité ou des dépenses inutiles. Ce processus nécessite une compréhension complète des demandes de l'application et une correspondance minutieuse des différents paramètres de la boîte de vitesses.

1. Facteurs à considérer: couple, vitesse, rapport d'équipement, précision, environnement

Lors de la sélection d'une boîte de vitesses planétaires, les facteurs de base suivants doivent être évalués de manière approfondie:

• Couple:
  • Couple de sortie: C'est l'un des paramètres les plus cruciaux. Vous devez définir clairement le couple de fonctionnement continu Et tout potentiel couple de pointe or couple d'accélération l'application nécessite. Le couple de sortie nominal de la boîte de vitesses doit être plus élevé que le couple de fonctionnement continu de l'application, et sa capacité de couple momentanée maximale doit être capable de résister au pic ou au démarrage des couples de l'application.
  • Couple de départ et couple de freinage: Ces couples transitoires sont souvent plus élevés que les couples continus, et la boîte de vitesses a besoin d'une capacité de réserve suffisante pour les manipuler.
  • Couple nominal par rapport au couple max: La plupart des fabricants fournissent un couple de sortie nominal (généralement le couple maximal qui peut être transmis en continu à une vitesse et une durée de vie spécifiques) et un couple momentané maximum (la limite absolue que la boîte de vitesses peut résister pendant une courte durée avant les dommages potentiels). Sélectionnez toujours en fonction des besoins réels de votre application.
• Vitesse:
  • Vitesse d'entrée: Cela fait généralement référence à la vitesse de sortie du moteur à la boîte de vitesses. Chaque boîte de vitesses planétaires a un vitesse d'entrée maximale , dépassant, ce qui peut entraîner une surchauffe, une augmentation du bruit ou une durée de vie réduite.
  • Vitesse de sortie: Il s'agit de la vitesse de fonctionnement finale requise par l'application. Il est dérivé en divisant la vitesse d'entrée par le rapport de vitesse.
  • Vitesse de fonctionnement continue: La vitesse à laquelle la boîte de vitesses peut fonctionner pendant de longues périodes. L'opération à grande vitesse augmente la production de chaleur.
• Ratio de vitesse:
  • Le rapport de vitesse agit comme un pont entre la vitesse du moteur et la vitesse de charge souhaitée. Il est déterminé en divisant la vitesse d'entrée par la vitesse de sortie.
  • Lors de la sélection d'un rapport, considérez la plage de vitesse de fonctionnement efficace du moteur et la vitesse finale requise par la charge.
  • Si un rapport de réduction très élevé est nécessaire, un boîte de vitesses planétaires en plusieurs étapes peut être nécessaire. Différents ratios influenceront la taille, l'efficacité et le coût de la boîte de vitesses.
• Précision (contrecoup):
  • Contrecoup: Fait référence au jeu angulaire ou à la "sloate" dans le train d'équipement. Il est mesuré comme la quantité de rotation à l'arbre de sortie lorsque l'arbre d'entrée est maintenue fixe et secouée d'avant en arrière, généralement exprimée en minuscules . Plus le contrecoup est petit, plus la précision de la transmission de la boîte de vitesses est élevée.
  • Exigences de demande:
    • Applications de haute précision (par exemple, robotique, machines CNC, coupe laser): Nécessitent des boîtes de vitesses à réaction ultra-faible (par exemple, <3 arc-min) pour assurer un positionnement précis et un suivi du chemin.
    • Applications industrielles générales (par exemple, convoyeurs, machines d'emballage): Peut avoir des exigences de contrecoup plus détendues (par exemple, 5-15 arc-min).
  • La réaction inférieure implique généralement une fabrication plus précise et un coût plus élevé pour la boîte de vitesses.
• Environnement:
  • Température de fonctionnement: Les boîtes de vitesses sont conçues pour des gammes de températures de fonctionnement spécifiques. Le dépassement de ces limites peut affecter les performances du lubrifiant, la durée de vie du sceau et la fiabilité globale de la boîte de vitesses. Les environnements extrêmement chauds ou froids nécessitent des conceptions ou des lubrifiants spéciaux.
  • Classe de protection (cote IP): En fonction de la présence de poussière, d'humidité ou d'agents corrosifs dans l'environnement de travail, sélectionnez une boîte de vitesses avec une cote IP appropriée (par exemple, IP65, IP67) pour protéger les composants internes.
  • Vibrations et charges de choc: Si l'application implique des niveaux élevés de vibrations ou des charges de choc périodiques, une boîte de vitesses plus robustement construite avec des roulements plus durables peut être nécessaire.
  • Espace de montage: Bien que les boîtes de vitesses planétaires soient compactes, assurez-vous qu'il existe suffisamment d'espace pour le montage et la dissipation de chaleur appropriée.

2. Facteur de service

Le Facteur de service ( f s ​ ) est un multiplicateur de conception crucial utilisé pour ajuster la cote de couple nominale de la boîte de vitesses pour tenir compte des diverses incertitudes et des conditions exigeantes présentes dans l'application réelle. Il garantit que la boîte de vitesses sélectionnée a une marge de capacité de charge suffisante pour sa durée de vie de fonctionnement et sa fiabilité.

• Définition: Le facteur de service est un coefficient correctif basé sur des facteurs tels que le type de charge, le niveau de choc, les heures de fonctionnement quotidiennes, la fréquence de démarrage et les conditions ambiantes.
• Calcul: Le Couple nominal de la boîte de vitesses sélectionnée doit être supérieure ou égale à la Couple d'application requis × Facteur de service ( f s ​ ) .
• Plage de facteurs de service typique: Généralement entre 1,0 et 2,0, voire plus.
  • 1.0 - 1.2: Charge uniforme, fonctionnement quotidien court, pas de chocs.
  • 1.2 - 1.5: Charges de choc modérées, fonctionnement quotidien normal.
  • 1.5 - 2.0: Charges de choc lourdes, fonctionnement en service lourd continu, démarrages / arrêts fréquents.
• Importance: Les fabricants fournissent généralement des directives détaillées de sélection des facteurs de service dans leurs catalogues de produits. La négligence du facteur de service peut entraîner une surcharge de boîte de vitesses, une usure prématurée et une défaillance.

3. Inertie

Inertie (moment d'inertie, J ) fait référence à la résistance d'un objet aux changements dans son mouvement de rotation. Lors de la sélection de boîtes de vitesses planétaires pour les applications de servo, la correspondance d'inertie est une considération critique.

• Inertie de chargement: L'inertie des pièces mécaniques entraînées par la boîte de vitesses.
• Inertie du moteur: L'inertie du rotor du moteur.
• Inertie de la boîte de vitesses: L'inertie des composants rotatifs internes de la boîte de vitesses (engrenages de la planète, engagement solaire, etc.), généralement exprimés en inertie réfléchis à l'arbre d'entrée.
• Ratio de correspondance d'inertie: Il est généralement recommandé de maintenir le rapport entre l'inertie de charge (réfléchie à l'arbre du moteur) et l'inertie du rotor du moteur dans une certaine plage, généralement 1: 1 à 10: 1 (inertie de charge / inertie du moteur). L'appariement optimal est souvent entre 3: 1 et 5: 1.
  • Un rapport trop élevé: Peut entraîner une instabilité de contrôle du moteur, une réponse lente, une surchauffe ou des vibrations.
  • Un rapport trop faible: Peut entraîner un fonctionnement inefficace, car le moteur n'utilise pas pleinement ses capacités.
• Calcul: L'inertie de charge se reflète sur l'arbre du moteur en le divisant par le carré du rapport d'engrenage. Par exemple, si le rapport de vitesse est i et l'inertie de chargement est J L ​ , l'inertie de charge réfléchie à l'arbre du moteur est J L ​ / i 2 .

4. Capacité thermique

Capacité thermique fait référence à la quantité maximale de chaleur qu'une boîte de vitesses peut se dissiper en continu sans sa température interne dépassant les limites autorisées, compte tenu des conditions ambiantes spécifiques.

• Sources de chaleur: Pendant le fonctionnement, les boîtes de vitesses planétaires génèrent de la chaleur en raison de la friction du maillage de vitesse, de la friction portant et des pertes de barattage lubrifiant. Si cette chaleur n'est pas dissipée efficacement, les températures internes augmenteront.
• Impact de la température: Les températures internes excessivement élevées accélèrent la dégradation des lubrifiants, réduisent la durée de vie du joint et peuvent entraîner une usure prématurée ou des dommages des engrenages et des roulements.
• Importance:
  • For Opérations continues de tension lourde, à grande vitesse ou à longue durée , la capacité thermique est un paramètre de sélection crucial.
  • Même si une boîte de vitesses répond à la capacité de couple et aux exigences de correspondance d'inertie, elle peut toujours surchauffer pendant le fonctionnement continu si sa capacité thermique est insuffisante.
• Dissipation de chaleur: La chaleur est généralement dissipée à travers la surface du boîtier de la boîte de vitesses via une convection naturelle, ou parfois à travers des systèmes de refroidissement forcé comme les ventilateurs. Les fabricants fournissent des graphiques de capacité thermique ou des données pour aider les utilisateurs à évaluer cela.

5. correspondant à la boîte de vitesses à l'application

La sélection d'une boîte de vitesses planétaires est un processus itératif impliquant des compromis et l'optimisation de tous les facteurs mentionnés ci-dessus.

1. Définir les exigences de la demande: Spécifiez clairement le couple de sortie requis, la vitesse, la précision, le cycle de service et les conditions environnementales.
2. Calculs préliminaires: Sur la base des besoins de couple et de vitesse, déterminez initialement le rapport de vitesse requis.
3. Appliquer le facteur de service: Ajustez l'exigence de couple en appliquant le facteur de service approprié en fonction du type de charge et des conditions de fonctionnement.
4. Correspondance d'inertie: Évaluez l'inertie de charge et réfléchissez-la à l'arbre du moteur via le rapport de vitesse pour assurer une bonne correspondance avec l'inertie du moteur.
5. Vérifiez la capacité thermique: En particulier pour le fonctionnement continu, assurez-vous que la capacité thermique de la boîte de vitesses sélectionnée est suffisante pour dissiper la chaleur générée.
6. Exigences de précision: En fonction de la demande de précision de la précision de l'application, choisissez une boîte de vitesses avec une classe de contrecoup appropriée.
7. Adébabilité de l'environnement: Vérifiez la cote de protection IP, la plage de température de fonctionnement et d'autres spécifications environnementales.
8. Taille et montage: Confirmez les dimensions physiques de la boîte de vitesses s'adapter dans l'espace disponible et que le style de montage répond aux exigences de conception.
9. Consulter le fabricant: La sélection finale doit intégrer des spécifications techniques détaillées, des courbes de performance et des guides de sélection fournis par le fabricant. Souvent, les ingénieurs du fabricant peuvent offrir des conseils d'experts adaptés à votre application spécifique.

Facteurs clés pour la sélection de la sélection de la boîte de vitesses planétaires

Vii. Entretien et dépannage

1. Tâches d'entretien régulières

La maintenance proactive et programmée est beaucoup plus rentable que les réparations réactives. Un régime de maintenance typique pour les boîtes de vitesses planétaires doit inclure:

• Inspections visuelles: Vérifiez régulièrement la boîte de vitesses pour tous les signes de dommages externes, de fixations en vrac, de vibrations inhabituelles ou de fuites d'huile autour des joints et des joints. Un extérieur de boîte de vitesses propre aide également une dissipation de chaleur efficace.
• Vérification du niveau du lubrifiant: Inspectez périodiquement le niveau de lubrifiant. Pour les unités lubrifiées à l'huile, cela pourrait impliquer une jauge ou un verre à vue. Pour les unités de graisse lubrifiées, assurez-vous que le raccord de graisse est accessible et clair.
• Évaluation des conditions du lubrifiant: Vérifiez la couleur, la clarté et la cohérence du lubrifiant. Tous les signes de décoloration (assombrissement), de nébulosité (contamination de l'eau) ou de particules métalliques indiquent un besoin d'un changement de lubrifiant immédiat et d'une enquête plus approfondie.
• Vérification de l'étanchéité des fixations: Au fil du temps, les vibrations peuvent provoquer le desserment des boulons de montage et des attaches de couplage. Vérifiez et réprimandez régulièrement tous les boulons critiques en fonction des spécifications du fabricant. Les connexions lâches peuvent entraîner un désalignement, une usure accrue et un bruit.
• Nettoyage: Gardez l'extérieur de la boîte de vitesses sans poussière, saleté et débris. Une accumulation peut agir comme une couche isolante, entraver la dissipation de la chaleur et potentiellement entraîner une surchauffe.

2. Lubrification

La lubrification est sans doute le facteur le plus critique dans la longévité et les performances d'une boîte de vitesses planétaires. Il remplit plusieurs fonctions vitales:

• Réduit la friction et l'usure: Crée un film protecteur entre les pièces mobiles (engrenages, roulements), empêchant le contact métal-métal.

• Dissipe la chaleur: Porte la chaleur générée par la friction, aidant à maintenir des températures de fonctionnement optimales.

• Protège contre la corrosion: Forme une barrière contre l'humidité et les agents corrosifs, empêchant la rouille et la dégradation des composants internes.

• Nettoyage: Aide à emporter des particules d'usure, en gardant les surfaces internes propres.

• Types de lubrifiants:

  • Graisse: Généralement utilisé pour les boîtes de vitesses plus petites, scellées ou à basse vitesse. Il offre de bonnes propriétés d'étanchéité et peut fonctionner dans diverses orientations. Cependant, il offre une capacité de refroidissement moins que l'huile.
  • Huile: Préféré pour des applications plus grandes, à plus grande vitesse ou plus élevée en raison de ses capacités de refroidissement et de nettoyage supérieures. Différentes viscosités sont disponibles en fonction de la vitesse, de la température et de la charge.

• Méthodes de lubrification:

  • Lubrification de la graisse: Appliqué via des raccords de graisse à des intervalles spécifiés.
  • Lubrification du bain d'huile: Des engrenages partiellement submergés dans un réservoir d'huile, éclaboussant de l'huile sur des composants.
  • Lubrification des éclaboussures: Semblable au bain d'huile, mais repose davantage sur le mouvement des engrenages pour éclabousser l'huile.
  • Lubrification forcée (circulation pétrolière): Utilisé pour les grandes boîtes de vitesses haute puissance, où l'huile est pompée à travers le système, filtrée et refroidie.

• Horaire de lubrification: Adhère toujours strictement au Recommandations du fabricant . Cela comprend:

  • Remplissez / changement initial: Souvent requis après une période d'effraction initiale.
  • Intervalles de changement réguliers: En fonction des heures de fonctionnement, de la température, de la charge et du type de lubrifiant.
  • Garniture: Pour les systèmes qui le permettent, le maintien du niveau de lubrifiant correct est essentiel.

3. Analyse des vibrations

Analyse des vibrations est une puissante technique de maintenance prédictive utilisée pour détecter les premiers signes d'usure, de dommages ou de désalignements dans la boîte de vitesses, souvent bien avant que le bruit audible ou la défaillance significative ne se produise.

• But: Pour surveiller la "santé" de la boîte de vitesses en analysant sa signature de vibration unique. Les changements dans cette signature indiquent un problème de développement.
• Comment ça marche: Les capteurs (accéléromètres) sont attachés au boîtier de la boîte de vitesses pour mesurer les vibrations. Ces mesures sont ensuite analysées pour des fréquences et des amplitudes spécifiques qui correspondent à divers composants internes (par exemple, des dents d'équipement spécifiques, des roulements, des arbres).
• Ce qu'il détecte:
  • Usure de roulement: Vibration accrue à des fréquences spécifiques liées aux éléments de roulement (balles / rouleaux, race intérieure, race extérieure, cage).
  • Défauts de dent de vitesse: L'échoue, les piqûres ou l'usure sur les dents d'engrenage créent des motifs de vibration uniques.
  • Désalignement: Les problèmes de désalignement ou de montage des arbres peuvent provoquer des vibrations caractéristiques.
  • Déséquilibre: Les composants rotatifs déséquilibrés peuvent entraîner une augmentation des vibrations.
  • Relâchement: Les composants lâches peuvent provoquer des vibrations de type impact.
• Avantages:
  • Réduction des temps d'arrêt imprévus: Permet des réparations prévues lors des fenêtres de maintenance prévues, empêchant les échecs catastrophiques.
  • Sches de maintenance optimisés: Passer de la maintenance basée sur le temps à la maintenance basée sur la condition, réduisant les interventions inutiles.
  • Durée de vie des composants étendus: S'attaquer aux problèmes mineurs les empêche de s'étendre à des problèmes majeurs.

4. Problèmes et solutions courantes

Le dépannage d'une boîte de vitesses planétaires commence souvent par une observation minutieuse des symptômes (bruit, chaleur, fuites, performances réduites), puis rétrécissant systématiquement les causes potentielles. Consultez toujours le manuel technique de la boîte de vitesses en premier.

5. Réactions (comme problème)

Alors que certains contrecoups sont normaux pour tout train de vitesse, un augmentation du contrecoup Indique souvent l'usure ou les dommages.

• Causes:
  • Usure normale: Au cours des périodes de fonctionnement prolongées, les surfaces dentaires et les dégagements de roulement peuvent augmenter progressivement.
  • Usure de roulement: Les roulements usés permettent aux arbres de se déplacer radialement, augmentant le dégagement efficace entre les dents de l'engrenage.
  • UTILISATION DES TOCHS DE GRANDE: Les piqûres, l'écaillage ou l'usure excessive sur les dents d'engrenage augmentent directement le jeu.
  • Assemblage incorrect: Boulons incorrectement torqués ou ajustement inapproprié pendant l'assemblage ou la réparation initiale.
  • Charges de surcharge / choc: Des charges soudaines et excessives peuvent se déformer ou endommager les dents et les roulements d'engrenages.
• Symptômes: Le mouvement saccadé ou imprécis pendant les changements de direction, réduisant la précision de positionnement dans les applications de précision, augmentation du bruit (clunceage ou coupant pendant les inversions).
• Solutions:
  • Pour la plupart des boîtes de vitesses planétaires scellées et scellées, une augmentation des contrecoups signifie généralement Remplacement de la boîte de vitesses car les composants internes ne sont pas conçus pour le réglage ou la réparation du champ.
  • Dans certaines boîtes de vitesses industrielles plus grandes et utilisables, les composants usés (engrenages, roulements) peuvent être remplaçables par un technicien qualifié.
  • Assurez-vous un alignement de montage et de couplage approprié pour exclure les causes externes.

6. Bruit (comme problème)

Le bruit inhabituel d'une boîte de vitesses planétaires est un indicateur fort d'un problème sous-jacent. Le type de bruit peut souvent faire allusion au problème.

• Causes:
  • Lubrifiant insuffisant ou contaminé: Le manque de film lubrifiant ou de particules abrasifs dans l'huile / graisse entraîne une augmentation des sons de frottement et de broyage.
  • Roulements usés ou endommagés: Produisez des bruits de gémissements, de fredonnage ou de broyage, selon le type et l'étendue de l'usure.
  • Dents de vitesse endommagées: L'échoue, les piqûres ou les dents cassées peuvent provoquer des sons de frappe, de cordage ou de broyage inégal.
  • Désalignement: Entre le moteur et la boîte de vitesses, ou la boîte de vitesses et la charge entraînée, peut provoquer des vibrations et un bruit excessifs.
  • Surcharge: Le fonctionnement au-delà de la capacité nominale entraîne une augmentation du stress, de la chaleur et du bruit.
  • Résonance: Si la fréquence de fonctionnement correspond à une fréquence naturelle de la machine, elle peut amplifier les vibrations et le bruit.
• Symptômes: Pleurnicher, bourdonner, grincer, cluonner, frapper, cliqueter.
• Solutions:
  • Vérifier / remplacer le lubrifiant: Assurez-vous que le type, le niveau et la propreté corrects.
  • Inspecter l'usure: Écoutez différentes zones, considérez l'analyse des vibrations pour identifier la source (roulements, engrenages).
  • Réaligne: Vérifiez et corrigez tout désalignement dans le train d'entraînement.
  • Réduire la charge: Assurez-vous que la boîte de vitesses ne fonctionne pas au-delà de ses cotes de couple continues ou intermittentes.
  • Isolement: Utilisez des supports anti-vibration si le bruit est dû à une résonance ou à des vibrations transmises.

Problèmes, causes et solutions de la boîte planétaire courante

Viii. Tendances futures de la technologie de la boîte de vitesses planétaires

Le domaine de la transmission de puissance évolue en permanence, tiré par une augmentation des demandes de performances plus élevées, une plus grande efficacité, une renseignement améliorée et une amélioration de la durabilité entre les industries. La technologie planétaire de la boîte de vitesses est à l'avant-garde de cette évolution, plusieurs tendances clés façonnant son avenir.

1. Avancées dans les matériaux et la conception

L'innovation dans la science des matériaux et les méthodologies de conception repousse les limites de ce que les boîtes de vitesses planétaires peuvent réaliser:

• Matériaux avancés:
  • MATÉRIAUX DE RATION DE RÉSENTATION-LA FORME-PEUT: La recherche sur les nouveaux alliages en acier, la céramique et les matériaux composites vise à produire des engrenages et des boîtiers plus légers mais plus forts. Ceci est particulièrement crucial pour l'aérospatiale, l'automobile (en particulier les véhicules électriques) et la robotique où la réduction du poids a un impact direct sur les performances et l'efficacité énergétique.
  • Amélioration des traitements de surface et revêtements: De nouvelles techniques de durcissement de surface (par exemple, nitrative avancée, carburation) et revêtements à faible friction et résistants aux hauts usées (par exemple, DLC - carbone de type diamant) sont en cours de développement. Ceux-ci améliorent la durabilité des dents d'engrenage, réduisent les pertes de friction et prolongent la durée de vie opérationnelle des composants, même sous des charges extrêmes ou dans des environnements difficiles.
  • Matériaux intelligents: Bien que toujours en grande partie dans la recherche, l'intégration potentielle des matériaux intelligents qui peuvent s'adapter aux conditions changeantes (par exemple, les propriétés auto-lubrifiantes et auto-guérison) pourraient révolutionner la maintenance et la longévité des boîtes de vitesses.
• Géométrie de vitesse optimisée et conception de dent:
  • Simulation et analyse avancées: Les outils de calcul modernes comme l'analyse des éléments finis (FEA) et la dynamique du fluide de calcul (CFD) permettent aux ingénieurs de modéliser et de simuler précisément le maillage des engrenages, la distribution des contraintes et le flux de lubrification. Cela conduit à des profils de dent de vitesse optimisés et des géométries qui minimisent les concentrations de contraintes, améliorent le partage de la charge, réduisent le bruit et maximisent l'efficacité.
  • Modification de la topographie: La conception de micro-topographies spécifiques sur les surfaces dentaires peut améliorer la formation de films lubrifiants, réduire les frictions et améliorer la résistance à l'usure.
• Fabrication additive (impression 3D):
  • Géométries complexes: L'impression 3D permet la création de structures internes très complexes dans des boîtes de vitesses, telles que des canaux de refroidissement intégrés, des conceptions légères optimisées ou même de nouvelles géométries d'engrenages qui sont impossibles à produire avec des méthodes d'usinage traditionnelles.
  • Prototypage rapide et personnalisation: Cette technologie facilite le prototypage rapide de nouvelles conceptions et permet une production rentable de boîtes de vitesses planétaires hautement personnalisées pour les applications de niche sans coûts d'outillage étendus.

2. Intégration avec les technologies intelligentes

La convergence de l'ingénierie mécanique avec les technologies numériques transforme les boîtes de vitesses planétaires en composants "intelligents", capables d'auto-surveillance et de fonctionnement intelligent.

• Capteurs intégrés: Les futures boîtes de vitesses comporteront de plus en plus des capteurs intégrés pour une surveillance en temps réel des paramètres critiques tels que:
  • Température: À divers points internes pour détecter la surchauffe.
  • Vibration: Pour identifier les premiers signes d'usure de roulement ou de dommages aux engrenages.
  • Vitesse et couple: Pour le suivi des performances et la détection de surcharge.
  • Qualité du lubrifiant: Capteurs qui peuvent détecter la contamination ou la dégradation du lubrifiant.
• Intelligence artificielle (IA) et apprentissage automatique (ML):
  • Entretien prédictif: Les algorithmes AI analysent les données des capteurs intégrés pour prédire les défaillances potentielles avant qu'elles ne se produisent, permettant une maintenance proactive et minimiser les temps d'arrêt imprévus. Les modèles d'apprentissage automatique peuvent identifier des anomalies subtiles dans les modèles de fonctionnement que l'analyse humaine pourrait manquer.
  • Optimisation des performances: L'IA peut analyser les conditions de fonctionnement et ajuster les paramètres (si le système le permet) d'optimiser l'efficacité ou d'étendre la durée de vie des composants.
  • Détection d'anomalies: Flaging rapidement des conditions de fonctionnement inhabituelles qui s'écartent du comportement normal.
• Technologie jumelle numérique:
  • Répliques virtuelles: La création d'un «jumeau numérique» virtuel d'une boîte de vitesses physique permet une simulation en temps réel, une prédiction des performances et des tests virtuels de différents scénarios sans impact sur l'unité physique réelle.
  • Diagnostics améliorés: Le jumeau numérique peut traiter les données en temps réel de la boîte de vitesses physiques pour fournir des diagnostics et des pronostiques très précis.

3. Surveillance des conditions

Surveillance des conditions (CM) est une pierre angulaire de la technologie de la boîte de vitesses intelligente, passant des stratégies de maintenance de réactives ou basées sur le temps à la prédictive et basée sur la condition.

• Définition: La surveillance des conditions implique une observation continue ou périodique de l'état d'une boîte de vitesses planétaires et de ses composants pour identifier les changements qui pourraient indiquer un défaut ou une détérioration de la performance.
• Méthodes:
  • Analyse des vibrations: (Comme détaillé dans la section VII) reste un outil principal, détectant des problèmes comme l'usure des roulements, les défauts de dent de vitesse et le déséquilibre.
  • Surveillance de la température: Suivi des températures internes et externes pour identifier la chaleur induite par le frottement, indiquant des problèmes de lubrification potentiels ou une surcharge.
  • Analyse de l'huile: Analyse en laboratoire des échantillons de lubrifiant pour détecter les particules d'usure, la contamination (par exemple, l'eau, le carburant) et la dégradation du lubrifiant, fournissant un aperçu de la santé des composants internes.
  • Émission acoustique (AE): Écouter des sons à haute fréquence générés par des défauts naissants comme la propagation des fissures ou les dommages de surface.
• Avantages: Entretien proactif, réduction des temps d'arrêt imprévus, augmentation de l'utilisation des actifs, calendriers de réparation optimisés, durée de vie des composants prolongée et sécurité opérationnelle améliorée.

4. Intégration IoT

Le Internet des objets (IoT) Connecte des boîtes de vitesses planétaires à des écosystèmes numériques plus larges, permettant une surveillance à distance, une prise de décision basée sur les données et une intégration transparente dans les usines intelligentes (Industrie 4.0).

• Connectivité: Les boîtes de vitesses seront de plus en plus équipées de modules de communication (par exemple, Wi-Fi, Cellular, Ethernet) pour transmettre des données de capteur à des passerelles locales ou à des plates-formes basées sur le cloud.
• Surveillance et contrôle à distance: Les opérateurs et les équipes de maintenance peuvent surveiller la santé de la boîte de vitesses, les mesures de performance et recevoir des alertes de n'importe où, facilitant les diagnostics à distance et potentiellement même les ajustements à distance.
• Informations axées sur les données: Les grandes quantités de données collectées permettent des analyses sophistiquées, fournissant des informations plus approfondies sur les performances de la boîte de vitesses, l'identification des tendances, l'optimisation des paramètres opérationnels et la prise en charge des initiatives d'amélioration continue.
• Intégration avec les systèmes d'entreprise: Les boîtes de vitesses compatibles IoT peuvent s'intégrer de manière transparente avec les systèmes de planification des ressources d'entreprise (ERP), les systèmes d'exécution de fabrication (MES) et les systèmes de gestion de maintenance assistés par ordinateur (CMMS), créant une vue holistique des opérations d'usine et des besoins de maintenance.

Ces tendances pointent collectivement vers un avenir où les boîtes de vitesses planétaires ne sont pas seulement des composants mécaniques mais des systèmes intelligents, connectés et conscients qui contribuent de manière significative à l'efficacité, à la fiabilité et à l'automatisation des processus industriels.

Conclusion: récapitulatif des avantages et utilisations des boîtes de vitesses planétaires

Ce guide approfondi a traversé le monde complexe des boîtes de vitesses planétaires, de leurs principes de travail fondamentaux à leurs diverses applications et à leurs avantages profonds. Nous avons exploré comment ces systèmes mécaniques ingénieux, caractérisés par leur engin solaire central, leurs engrenages de planète en orbite et leurs engrenages externes, transforment la puissance de rotation pour répondre aux exigences exigeantes de l'industrie moderne.

Nous avons vu que la force centrale des boîtes de vitesses planétaires réside dans leur capacité à livrer densité de couple exceptionnellement élevée dans Empreinte remarquablement compacte . Cette conception unique permet une distribution efficace de la charge sur plusieurs mailles de vitesse, ce qui entraîne Efficacité de transmission de puissance supérieure and contrecoup minimal , ce qui est essentiel pour le contrôle de précision. Ces avantages inhérents les distinguent des solutions de vitesse conventionnelles, ce qui en fait une pierre angulaire de machines haute performance.

La polyvalence des boîtes de vitesses planétaires est évidente dans leur adoption généralisée dans une multitude de secteurs. Des mouvements précis de automatisation industrielle et les articulations articulées de robotique aux exigences robustes de aérospatial and transmissions automobiles , ils sont indispensables. Leur rôle s'étend au secteur de l'énergie, alimentant éoliennes et assurer le positionnement précis de Systèmes de suivi solaire et optimiser les performances dans Machines d'emballage et d'impression . Quelle que soit l'application, les boîtes de vitesses planétaires fournissent systématiquement la force, la réduction de la vitesse et la précision nécessaires pour générer des progrès.

De plus, nous avons abordé l'évolution continue de cette technologie, motivée par les progrès des matériaux, des techniques de fabrication et de l'intégration des technologies intelligentes. Les futurs promet des boîtes de vitesses planétaires encore plus intelligentes, connectées et efficaces, équipées de sophistiqué Surveillance des conditions and Capacités IoT , repoussant les limites de la maintenance prédictive et de l'optimisation opérationnelle.

Essentiellement, les boîtes de vitesses planétaires sont bien plus que des composants pour la réduction de la vitesse ou la multiplication du couple; Ce sont des catalyseurs vitaux de précision, de puissance et d'efficacité dans un monde de plus en plus dépend des machines avancées. Alors que les industries continuent d'exiger des performances plus élevées dans des forfaits plus petits et plus fiables, l'ingéniosité et les avantages des boîtes de vitesses planétaires garantiront leur rôle indispensable pour les décennies à venir. Notre engagement en tant que fabricant de premier plan est de continuer à innover, à fournir des solutions de boîte de vitesses planétaires de pointe qui répondent aux besoins en évolution de nos clients et à la conduite de l'avenir de la transmission mécanique.
